KWB-FB – NASA Directory of Observation Station Locations

Het HIRAN station 14 op Zanderij wordt beschreven in de NASA Directory of Observation Station Locations, Volume 2, 1973.

Het HIRAN project 54-AFS-50 van de U.S.A.F.

Guyana heeft het Tigrigebied m.b.v. twee technieken gemeten, n.l. Aerodist en Doppler( satelliet). Suriname heeft het Tigrigebied niet gemeten, maar de meetpunten langs de Coeroenierivier gekozen. Infeite heeft men toen het meest oostelijke Guyanese punt( Kutari, Farogle) als aansluitpunt gebruikt voor het Surinaamse driehoeksnet. Waarom weten Surinamers dit niet

Het bewijs is gegeven dat de oorspronkelijke positie van het HIRAN station 15 samenvalt met het westelijke drielandenpunt( TJP) van 1936.

Er zijn twee zaken bewezen, n.l. dat de Mamia Pakoro site is aangelegd in de periode 1 Sept 1960 – 15 Dec 1960, en dat het HIRAN station 15 is verplaatst van z’n oorspronkelijke positie( het TJP) naar een plaats net over de grens met Brazilie nabij de Mamia Pakoro site. Het laatste bewijst wat de bedoeling van deze site was.

Welke rol hebben Mamia Pakoro en het HIRAN station gespeeld na de aanlegging en verplaatsing? En wat zijn de gevolgen voor Suriname (geweest)?

Grootschalige korruptie( zie bv het rapport van NASA) en politieke chantage. Dit heeft doorgewerkt in het grensprobleem Suriname/Guyana( opmeting Tgirigebied en boundary point monding Corantijn). Maar ook het begin van de cocainehandel welke aan deze site is verbonden.

Zwaartekracht en zwaartekrachtgradiënten

Geofysica – zwaartekracht geïntegreerd onderdeel van geofysische studies met seismiek en magnetisme

Regionale geologie: olie en gaswinning, mijnbouw

UNCLOS: bathymetry in met ijs bedekte gebieden, oceaanruggen, grenzen van het continentaal plateau

Zwaartekrachtgradiënten belangrijk voor Olie en Gas. Een instrument waarmee Airborne Gravity Gradients( AGG) worden gemeten is de Falcon Gradiometer( zie onderstaande figuur). SGG is m.b.v. satellieten zoals GOCE.

Bijzonder belangrijk voor Geodesie( geoide, schietloodafwijkingen)

Er is een markerings punt na bij ARFF / Luchthaven Brandweer kazerne op het oude rotonde.

Op het sokkel waarop eeh houten mast was is er nog een koperen penning .

ISTS 008 Astro Ecc 1968( beschrijving station in 2001 door NGS)

The station is a 3.75 inch brass survey disk with agency casting inscription–International Satellite Triangulation Station No.–and with stamping–008 Astro Ecc 1968 19–set flush in the center of a 42 cm( 18 inch) diameter round concrete pier with galvanized steel jacket projecting 0.72 m( 2,36 ft) above ground.

Het station heeft vanaf 1968 in het terrein gestaan zonder dat in welke rapport/scriptie dan ook naar is gerefereerd. Zie: brass survey disk en galvanized steel jacket.

Gravity anomalies( Dg) en ( EGM2008 + RTM) schietloodafwijkingen( DOV) in en rondom Suriname

Wat beteknt “schietloodafwijkingen

De schietloodafwijking is het hoekverschil in boogseconden tussen de richting van de zwaartekracht en de normaal op de referentie ellipsoïde in een punt P op het aardoppervlak. Zie hiervoor het boek, Geodesy for the Layman, welke vrij is te downloaden op het internet.

Onderstaand is de brief aan de ambassadeur in Brazilie met het verzoek aan de Braziliaanse regering om vanaf het HIRAN station 15 in Brazilie( nabij de Mamia Pakoro site) metingen naar een aantal stations van het Surinaamse driehoeksnet te mogen verrichten.

.

Kabinet No. 02099 Inzake: Project Algemene Kartering Suriname Bijlagen: 1

Zijner Excellentie de Buitengewoon en Gevolmachtigd Ambassadeur van het Koninkrijk der Nederlanden, te Rio de Janeiro.

Paramaribo, 10 september 1968

Eerst thans ontving ik van de Minister President alhier het verzoek om de medewerking van Uwe Excellentie te willen inroepen voor ondervolgende aangelegenheid. In het kader van de ontwikkeling van Suriname zullen vanaf 1 augustus 1968 tot ca. 1 februari 1969 uitgebreide landmeetkundige metingen worden uitgevoerd, over het gehele land verspreid. Deze metingen zullen worden gekoppeld aan een aantal zogenaamde Hiranpunten, welke enkele jaren geleden zijn gemeten door de Coast and Geodetic Survey Department (U.S.A.). Een van deze Hiranpunten is gelegen juist ten zuiden van Suriname in Brazilië( λ = +/- 55°53′, ϕ = +/- 2°00′). Het verzoek behelst het verkrijgen van toestemming om vanaf genoemd Hiranpunt gedurende ca. 1 à 2 weken in de genoemde periode metingen te mogen uitvoeren naar in Suriname gelegen punten. Deze metingen geschieden door plaatsing van een electronisch meetinstrument op het punt; m.b.v. een vliegtuig wordt dan de opstand gemeten naar de Surinaamse punten. De meetploeg zal bestaan uit 3 man, welke per helicopter naar het punt zullen worden gebracht. Een aantrekkelijk aspect van het opnemen met behulp van dit Hiranpunt in deze metingen is, dat bij uitbreiding van driehoeksnetten tot aan de grens, de driehoeksnetten van beide landen aan elkaar kunnen worden gekoppeld, waardoor wederzijds controle mogelijk is. Recapitulerend, wordt de toestemming van de Braziliaanse Regering verzocht:

1. dat vanaf het Hiranpunt H 15, gelegen nabj de bovenloop van de Rio Paroe (2°N.B. en 55°53’W.L.) metingen worden verricht door een Surinaamse werkgroep;

2. dat gedurende de periode 1 augustus 1968 t/m 31 juni 1970 de grens met vliegtuigen wordt overschreden, teneinde de afstanden tussen de punten 13, 21, 122, 14, 20, (H 15), 121, 118, 19, 128, 18 en 120 met behulp van Aerodistapparatuur te kunnen meten;

3. dat het terrein nabij H 15 door het daarbij betrokken personeel mag worden opgeschoond ter ontvangst van een helicopter en dat dit personeel gedurende 2 à 3 weken nabij H 15 mag kamperen voor het verrichten van bedieningswerkzaamheden aan de apparatuur.

Ik moge ter toelichting van bovenstaand verzoek Uwer Excellentie ingesloten een kaart hieromtrent doen toekomen. Het zal op hoge prijs worden gesteld, indien Uwe Excellentie de toestemming van de Braziliaanse Regering zou willen verzoeken, waarna ik, zo mogelijk telegrafisch, Uw antwoord tegemoetzie.

DE GOUVERNEUR VAN SURINAME, Voor de Gouverneur: De Wnd.Directeur van het Kabinet,

(Mr. R. Bender)

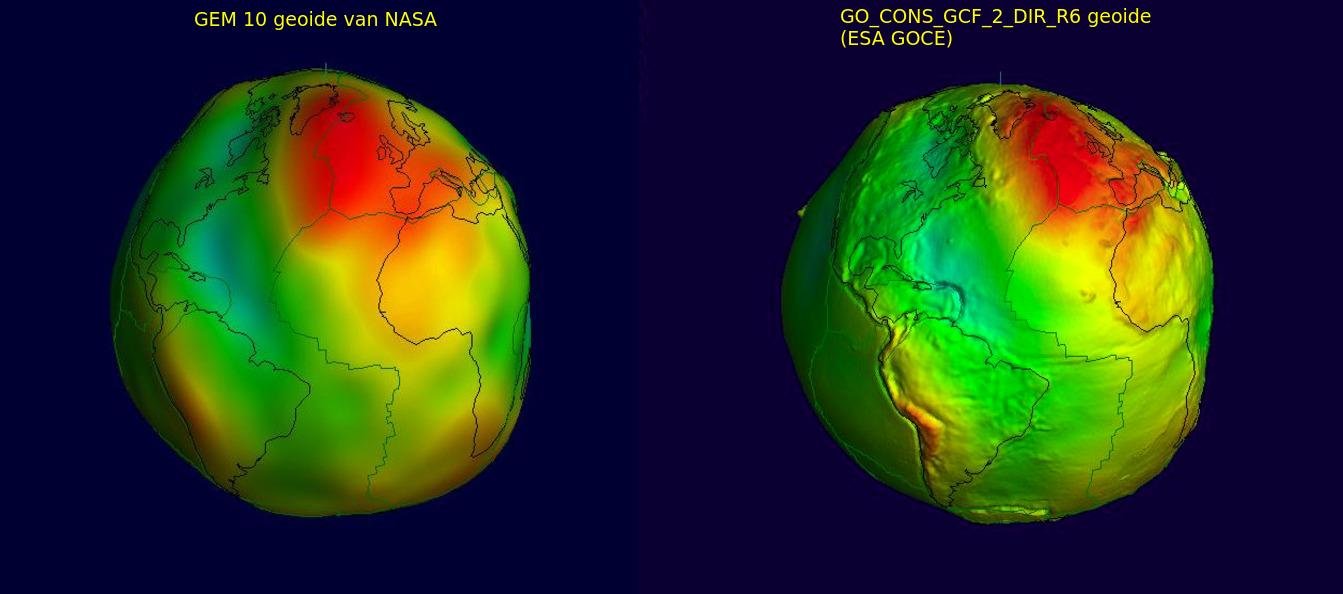

De GEM 10 geoide van de NASA en de GO_CONS_GCF_2_DIR_R6 geoide( ESA GOCE).Zie voor GEM 10 van NASA de publicatie, Gravity Model Improvement Using GEOS-3 (GEM 9 & 10), NASA-TM-X-71414 en voor GO_CONS_GCF_2_DIR_R6 de publikatie, ESA’s Release 6 GOCE gravity field model by means of the direct approach based on improved filtering of the reprocessed gradients of the entire mission.
In Suriname zijn maar heel weinig zwaartekrachtmetingen verricht zoals de onderstaande figuur laat zien. De metingen in het noorden dateren van meer dan 50 jaar geleden. De metingen in het zuiden zijn parallel verricht aan het het korrupte Doppler satellietprojekt van 1978. In de figuur is het verschil met een van de meer recente global zwaartekrachtmodellen van de ESA te zien. Ook op zee zijn maar heel weinig metingen gedaan.
In deze figuur is te zien dat Suriname niet alleen het westelijke betwiste gebied met Guyana( het Tigrigebied), maar ook het oostelijke betwiste gebied met Frans Guyana niet gemeten heeft. Merk op dat in het laatste geval alle meetpunten langs de Litanirivier zijn gekozen en niet langs de Marowini.

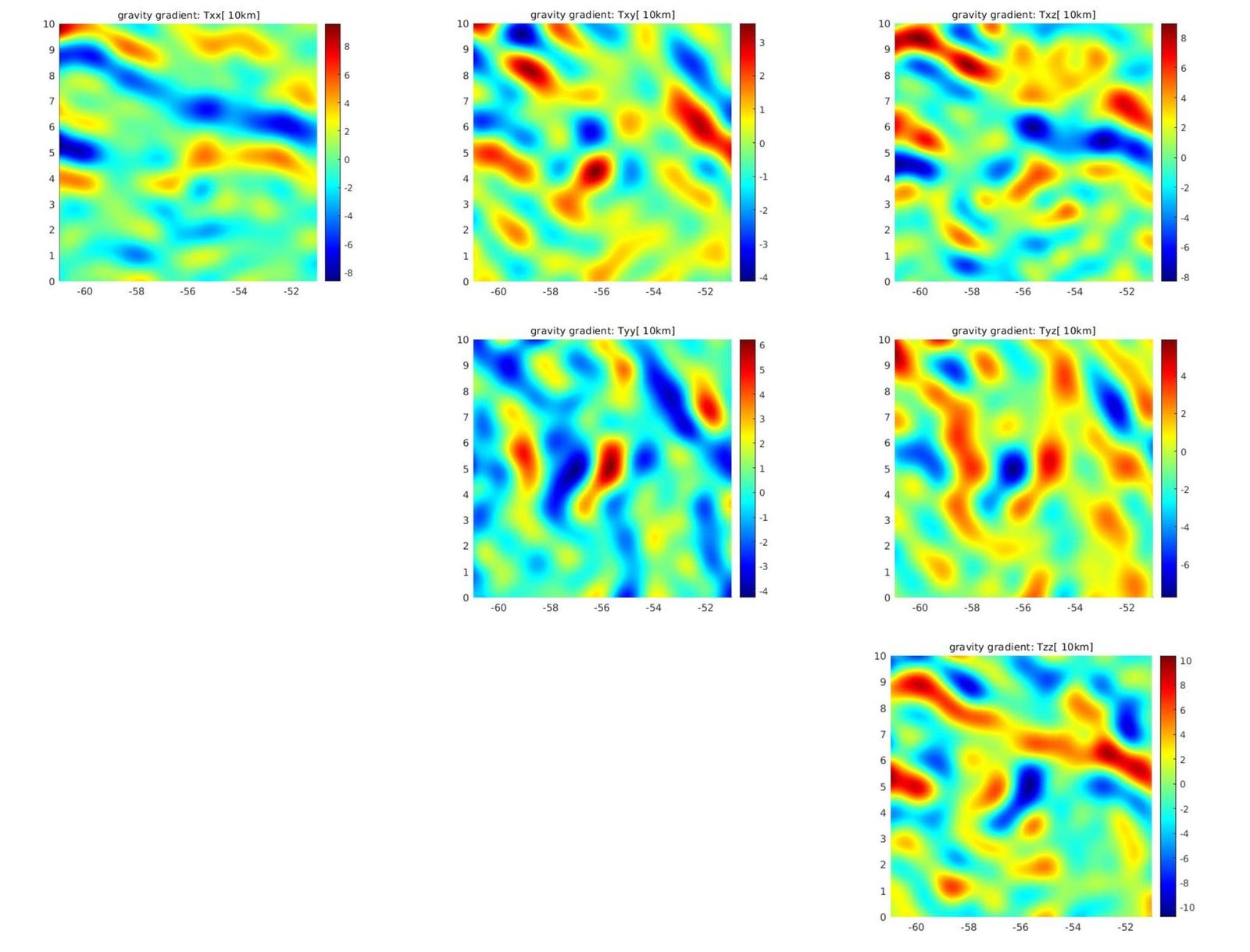

ESA GOCE gravity gradients in en rondom Suriname( 10 km hoogte)

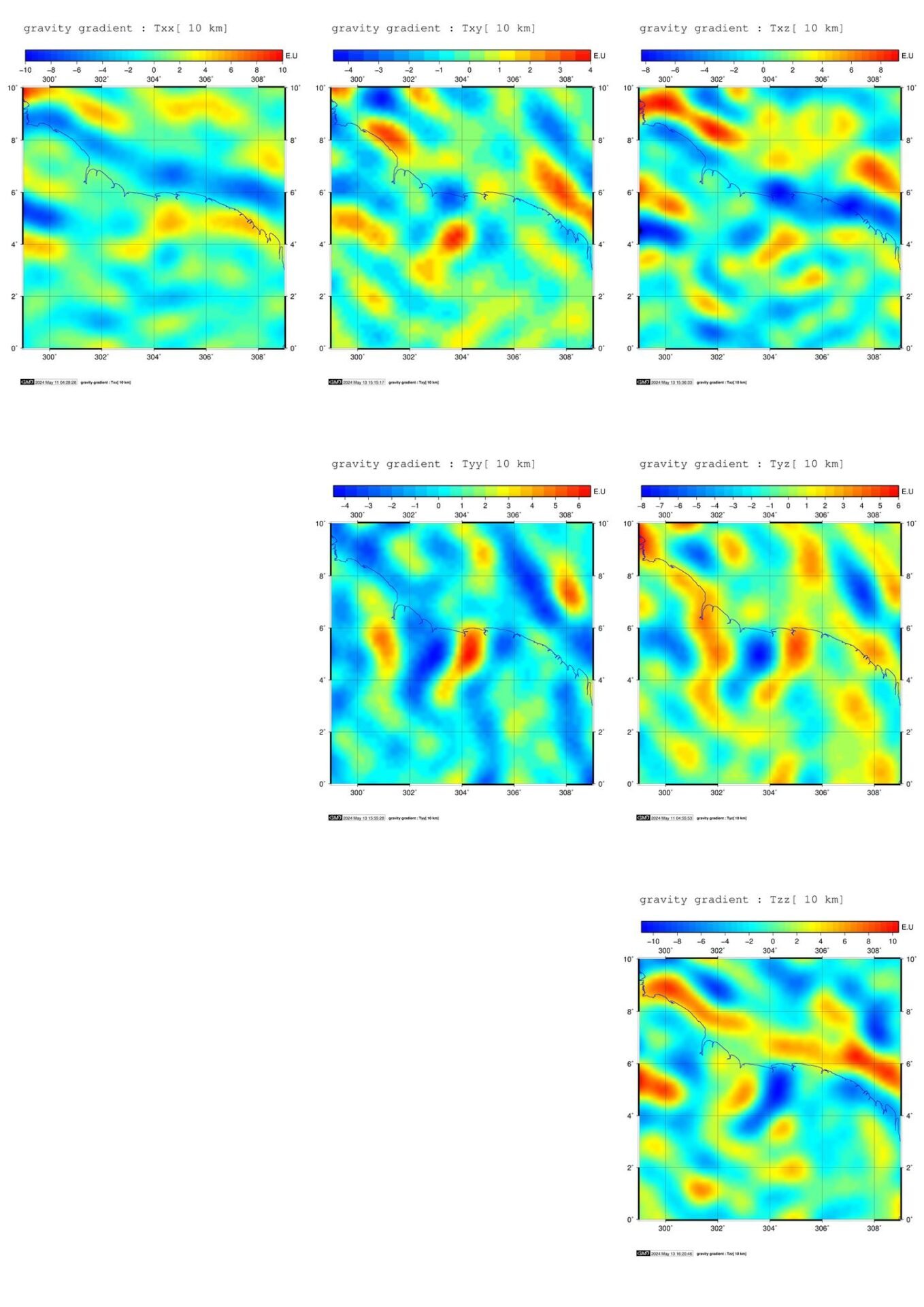

ESA GOCE gravity gradients in en rondom Suriname( 10 km hoogte)

In deze figuur is te zien dat Suriname niet alleen het westelijke betwiste gebied met Guyana( het Tigrigebied), maar ook het oostelijke betwiste gebied met Frans Guyana niet gemeten heeft. Merk op dat in het laatste geval alle meetpunten langs de Litanirivier zijn gekozen en niet langs de Marowini.

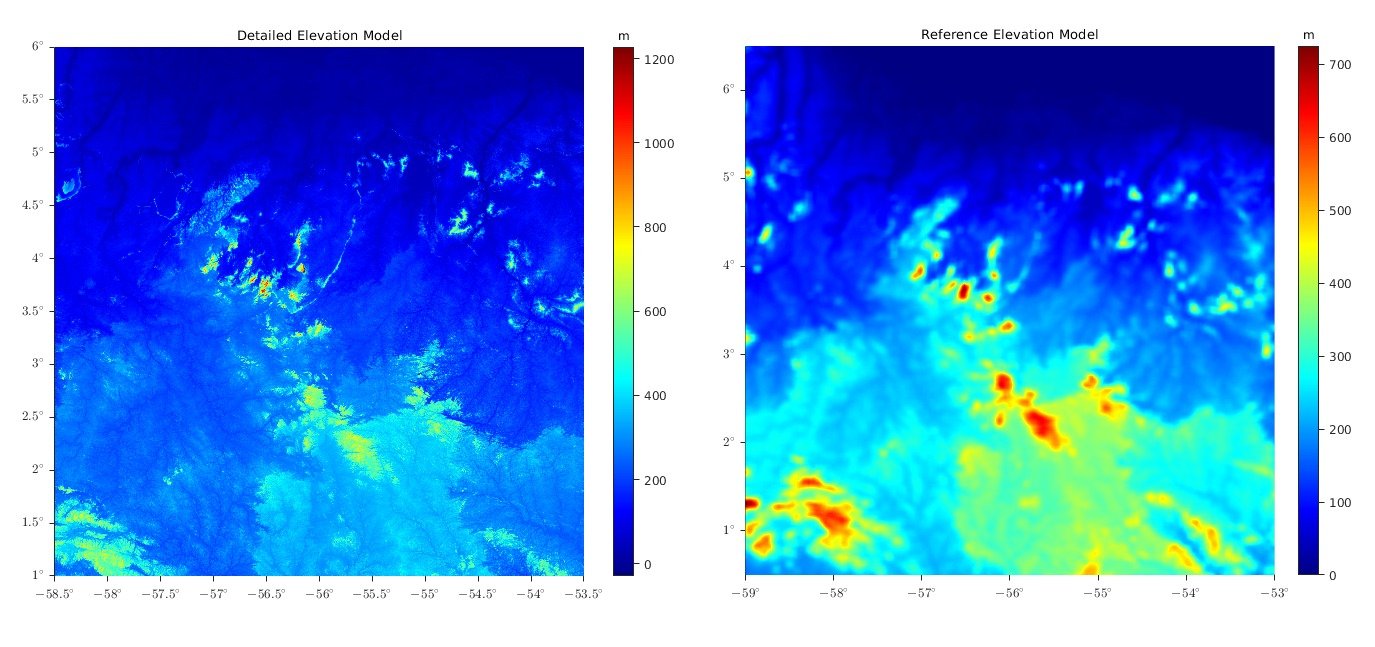

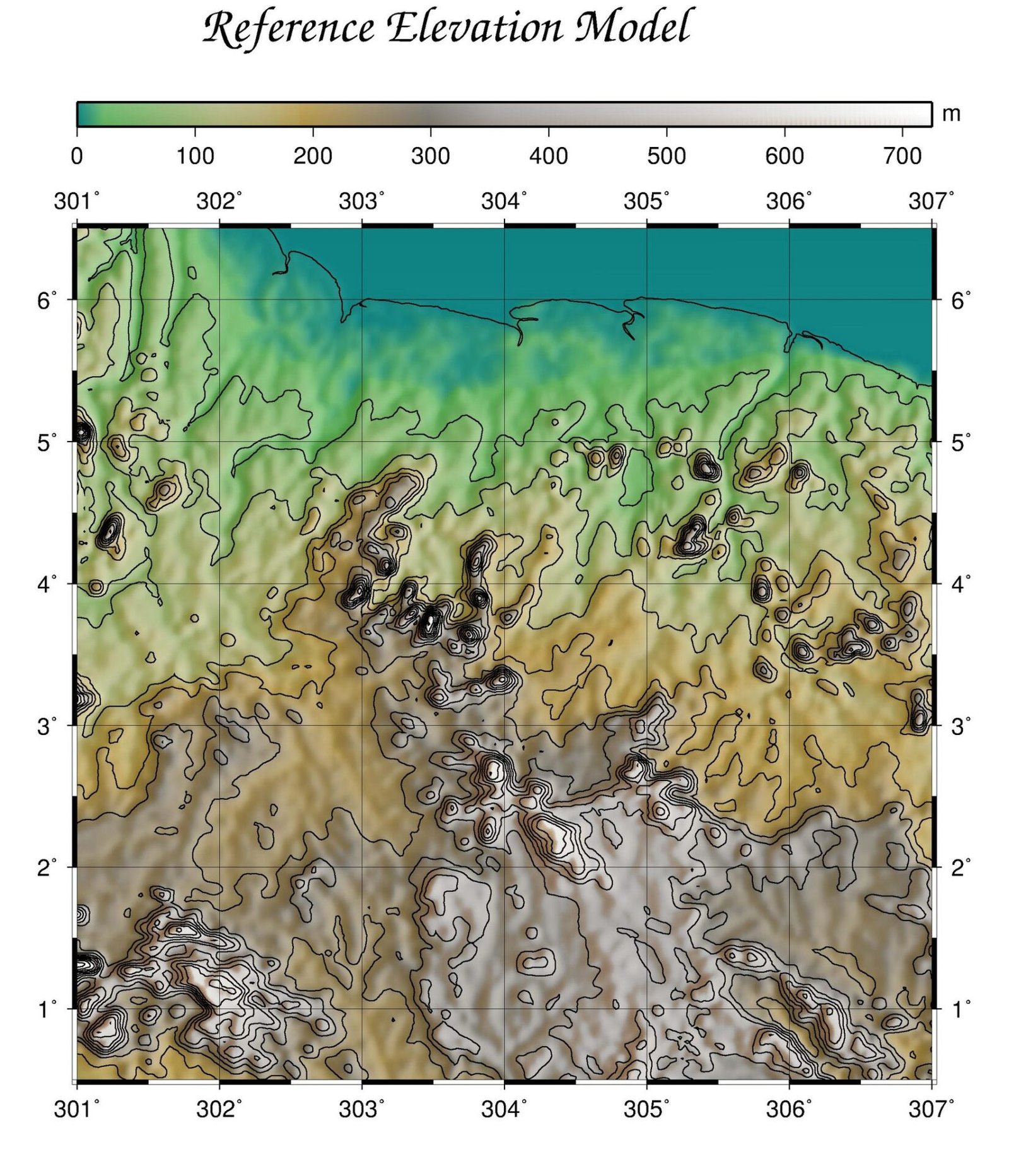

Detailed Elevation Model en Reference Elevation Model in en rondom Suriname.

.
